Компания «Интерпрогресс» — владелец торговой марки ZFIRE, более 20 лет является лидером рынка по производству, монтажу и обслуживанию оборудования для пенного пожаротушения. Одним из наиболее часто используемых видов оборудования для получения рабочего раствора пенообразователя являются баки-дозаторы пенообразователя.
Связаться с нами

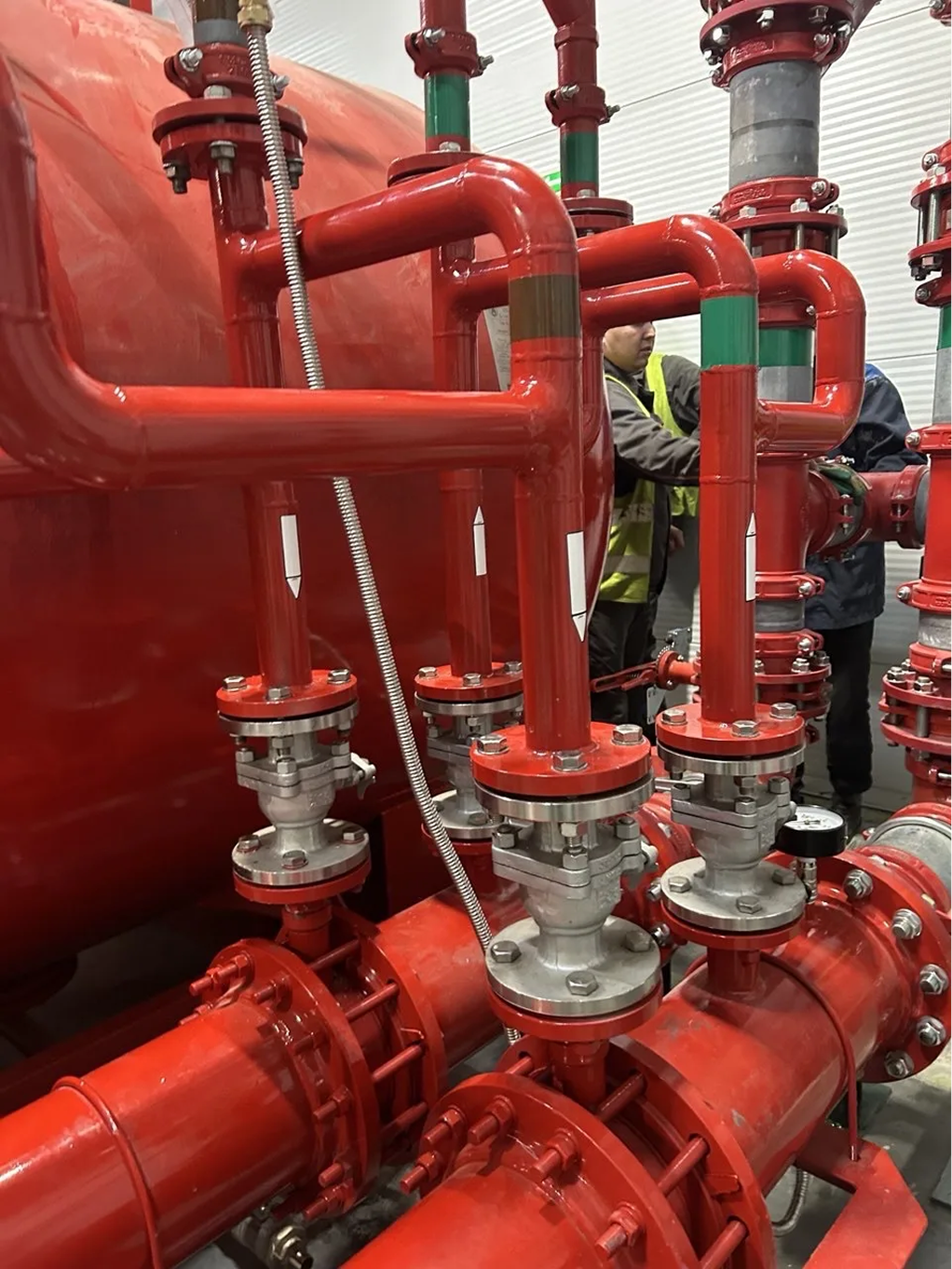

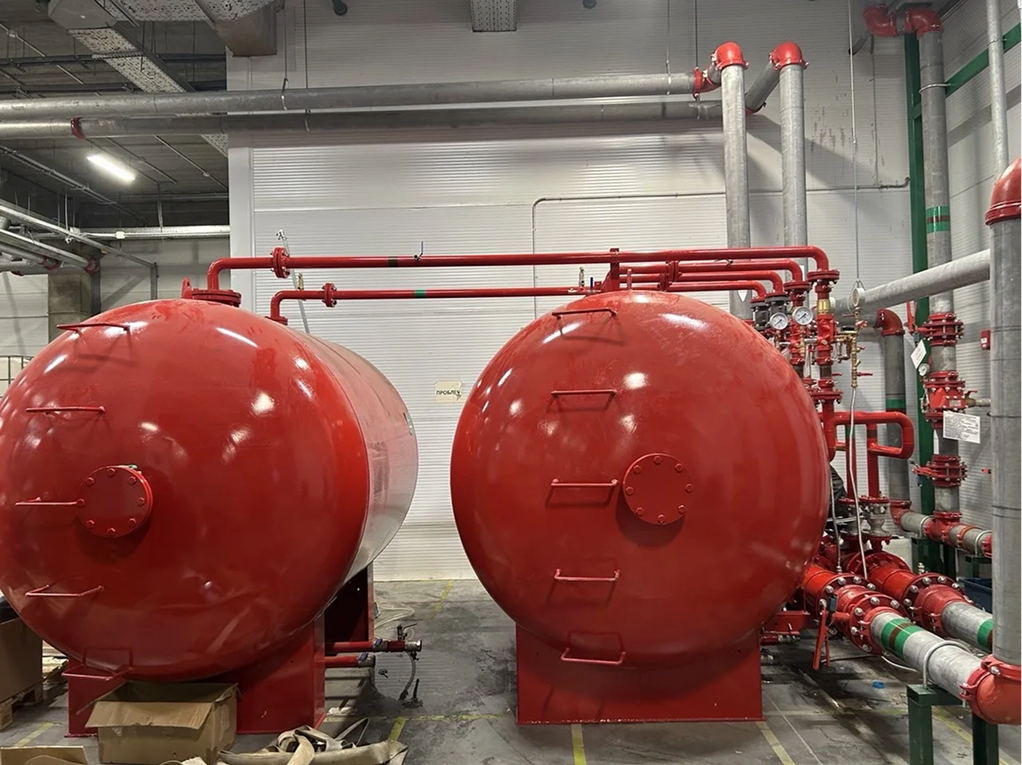

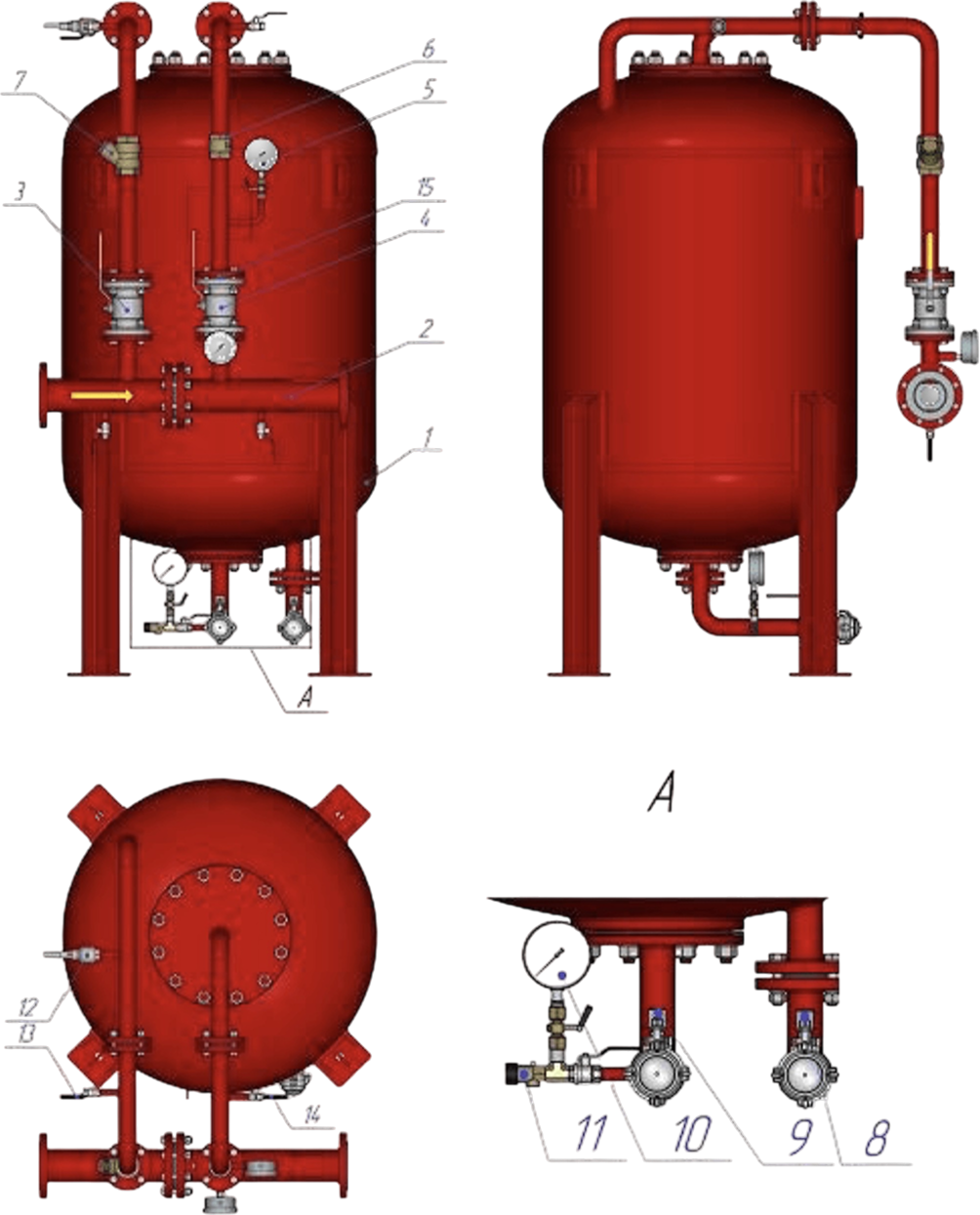

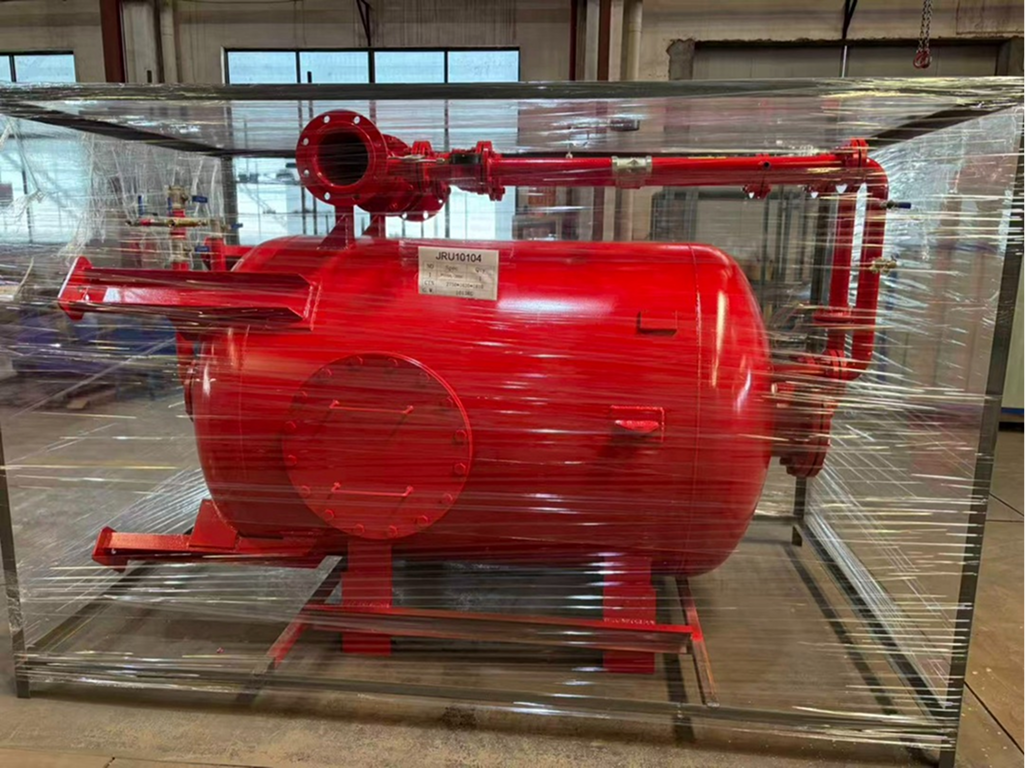

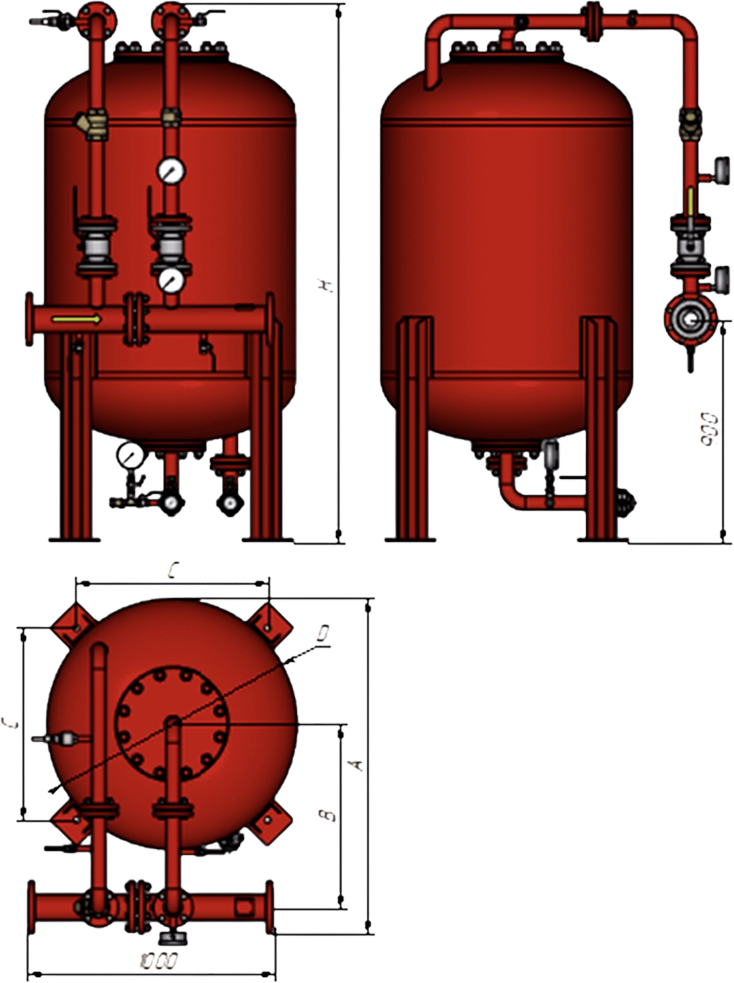

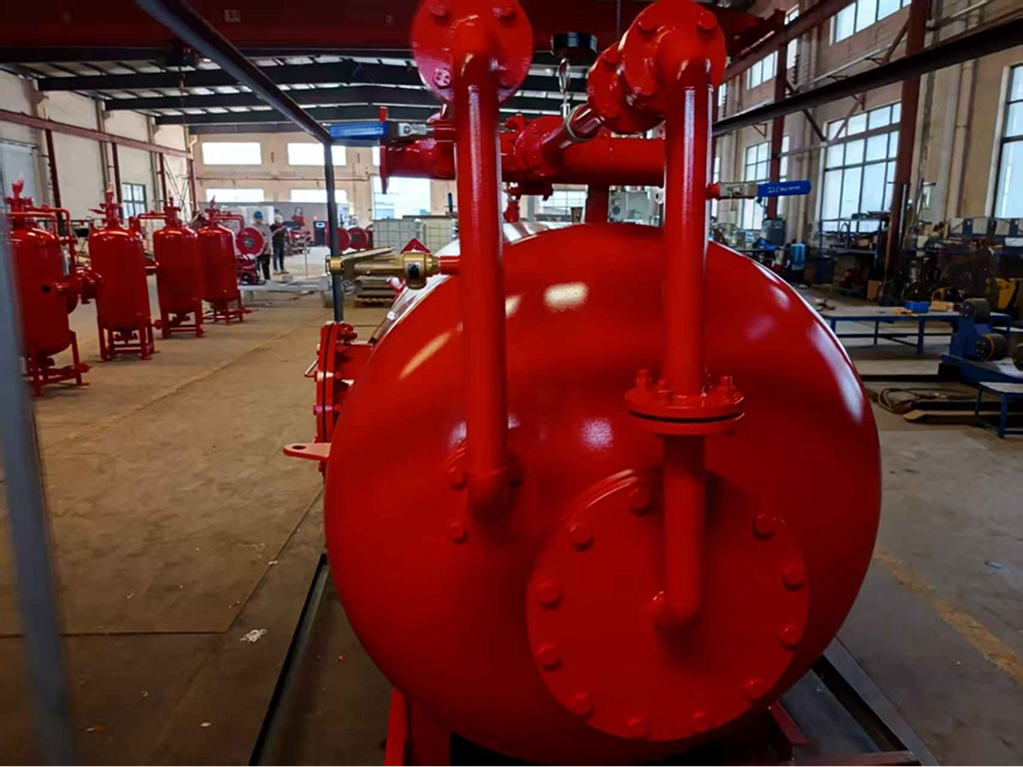

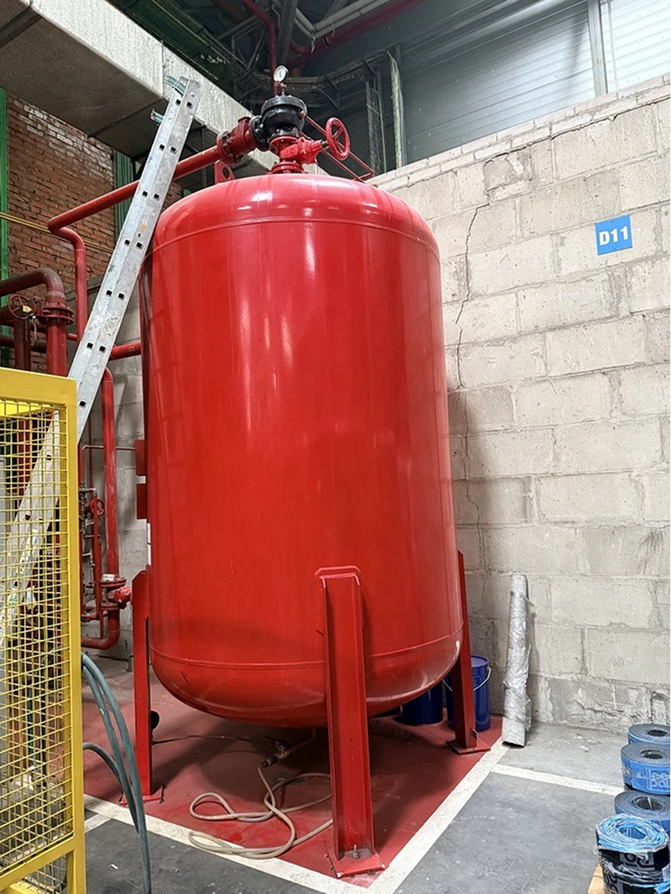

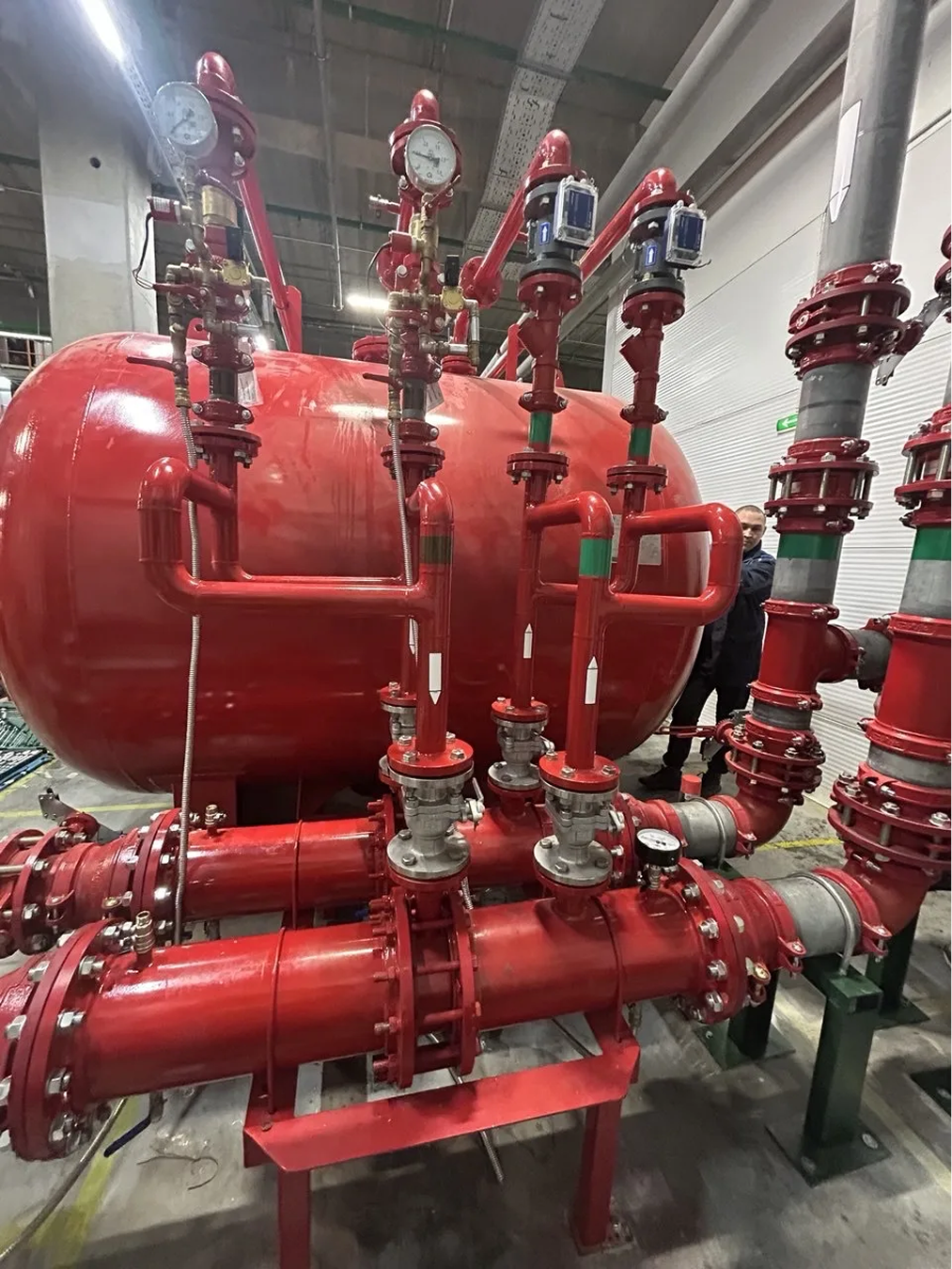

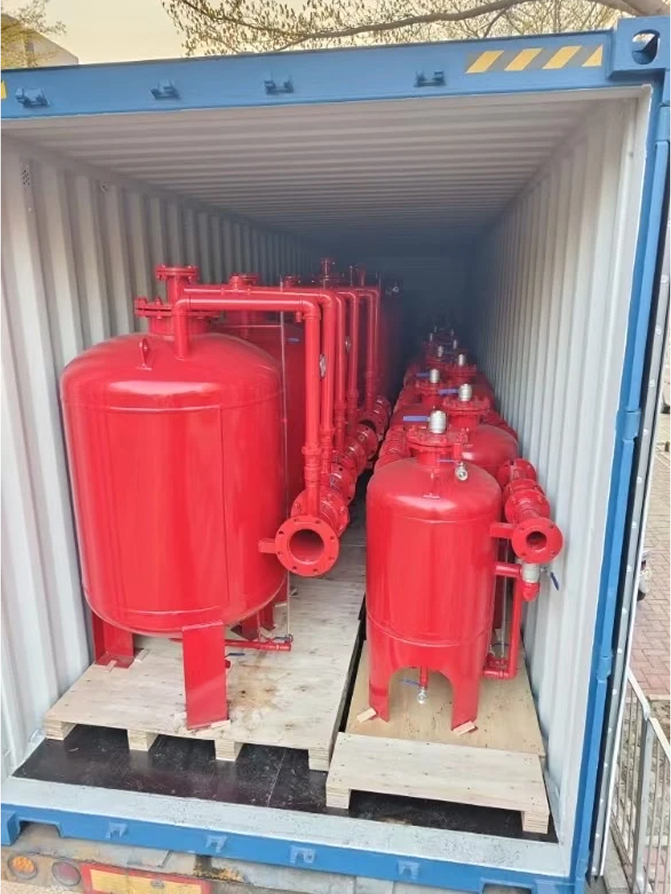

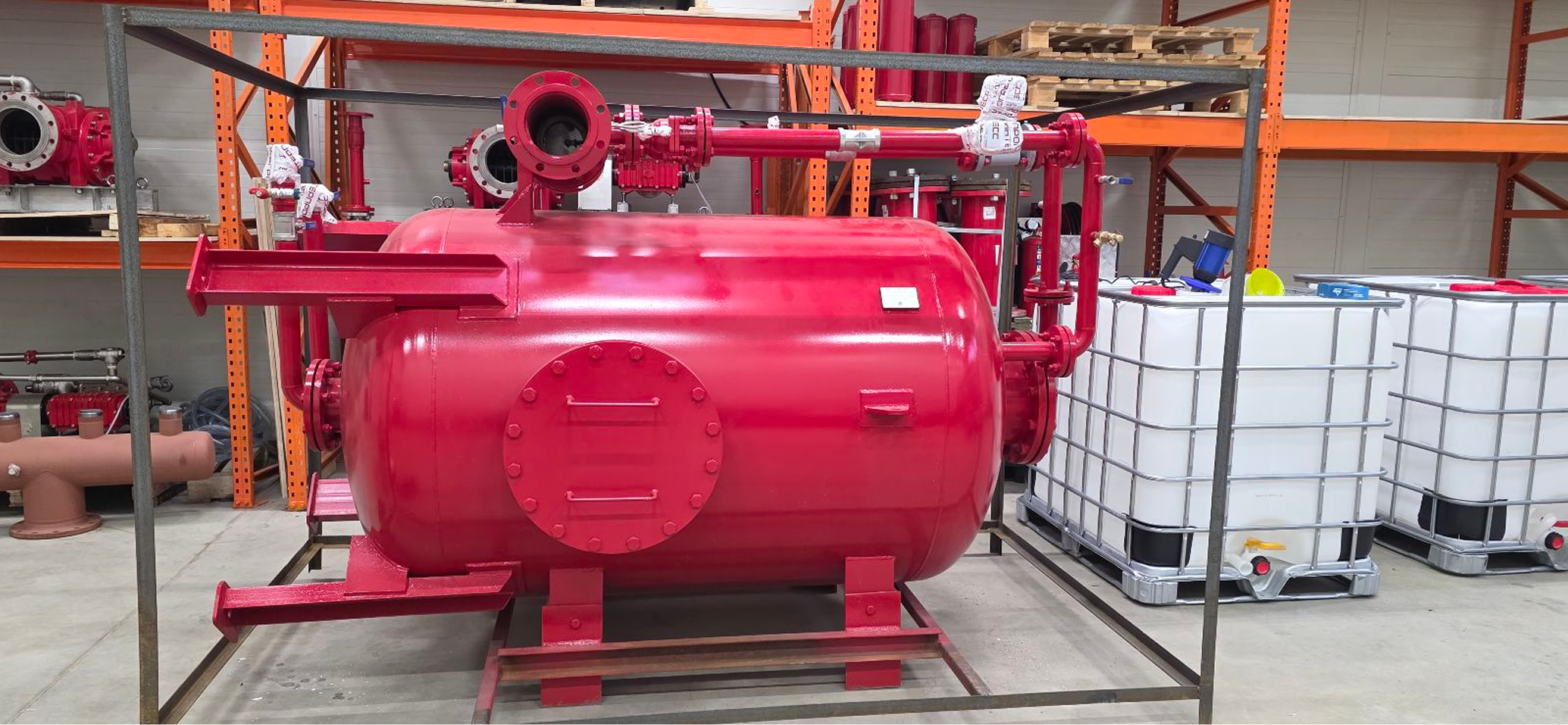

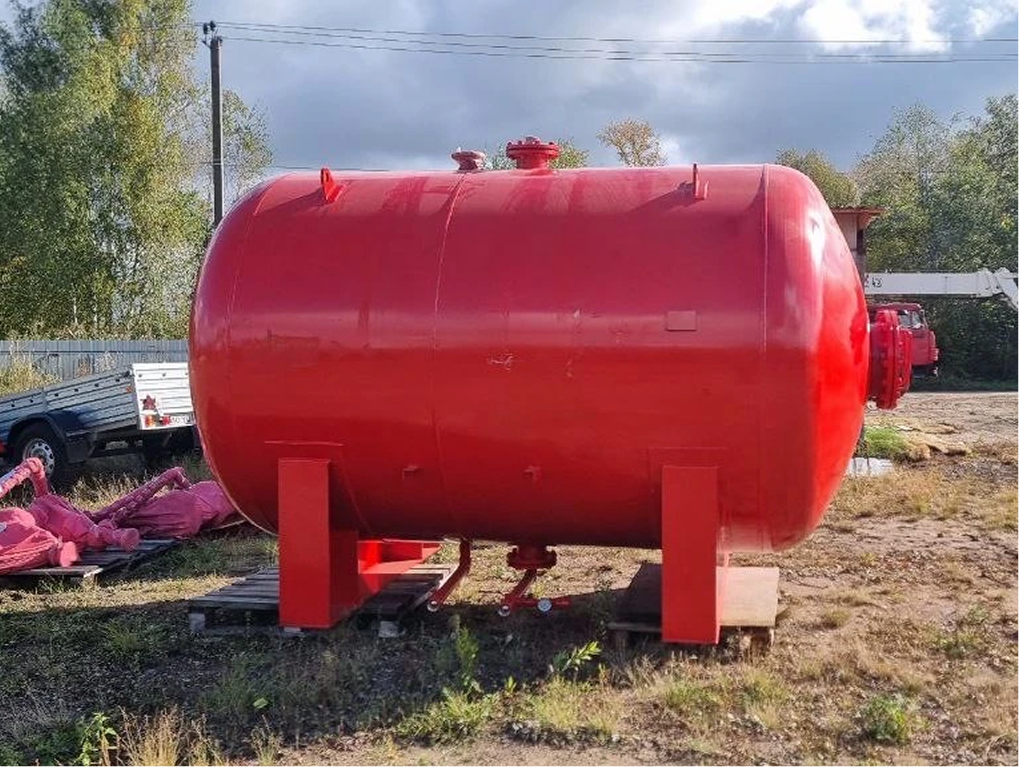

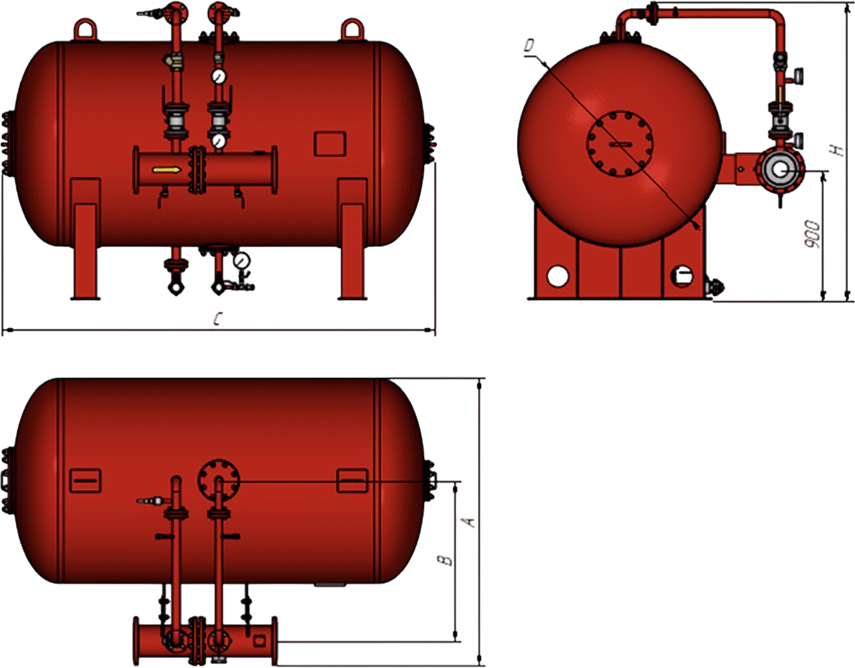

Бак-дозатор является основным элементом установок пожаротушения с применением пенообразователей любого типа. Представляет собой стальную толстостенную ёмкость, способную работать под высоким давлением, в которой пенообразователь находится внутри эластичной ёмкости.
Бак-дозатор пенообразователя предназначен для долгосрочного хранения и смешивания в заданной пропорции концентрата пенообразователя с водой. Для его работы не требуется дополнительного источника питания, кроме системы подачи воды под давлением. Концентрат вытесняется из резервуара под действием давления воды, подаваемой в камеру, и подаётся в дозатор пенообразователя. Баки-дозаторы могут использоваться с одним или несколькими дозаторами с различным направлением потоков. Система может приводиться в работу автоматически, дистанционно или в ручном режиме.
ИНТЕРПРОГРЕСС объединяет производственные мощности, научные и исследовательские лаборатории с квалифицированными кадрами, что позволяет регулярно выводить на рынок инновационные разработки в сфере эффективного пожаротушения и повышать качество выпускаемой продукции.
| Рабочее давление, МПа | 0,6–1,6 |
| Расчётное давление, МПа | 1,8 |
| Пробное давление гидравлического испытания при изготовлении, МПа | 2 |
| Рабочая температура, °С | 5–50 |
| Расчётная температура стенки, °С | 20 |
| Минимальная допустимая температура стенки сосуда под расчётным давлением, °С | 5 |
| Наименование рабочей среды | вода, пенообразователь |
| Прибавка для компенсации коррозии (эрозии), мм | 0 |
| Вместимость, м³ | 0,2–12 |
| Масса пустого сосуда, кг, не более | 90–3500 |
| Назначенный срок службы сосуда, лет | 25 |
| Число циклов нагружения за срок службы | не более 10⁶ |
| Группа сосуда по таблице 1 ГОСТ Р 52630-2012 | 1 |
| Группа рабочей среды по ТР ТС 032/2013 | 2 |

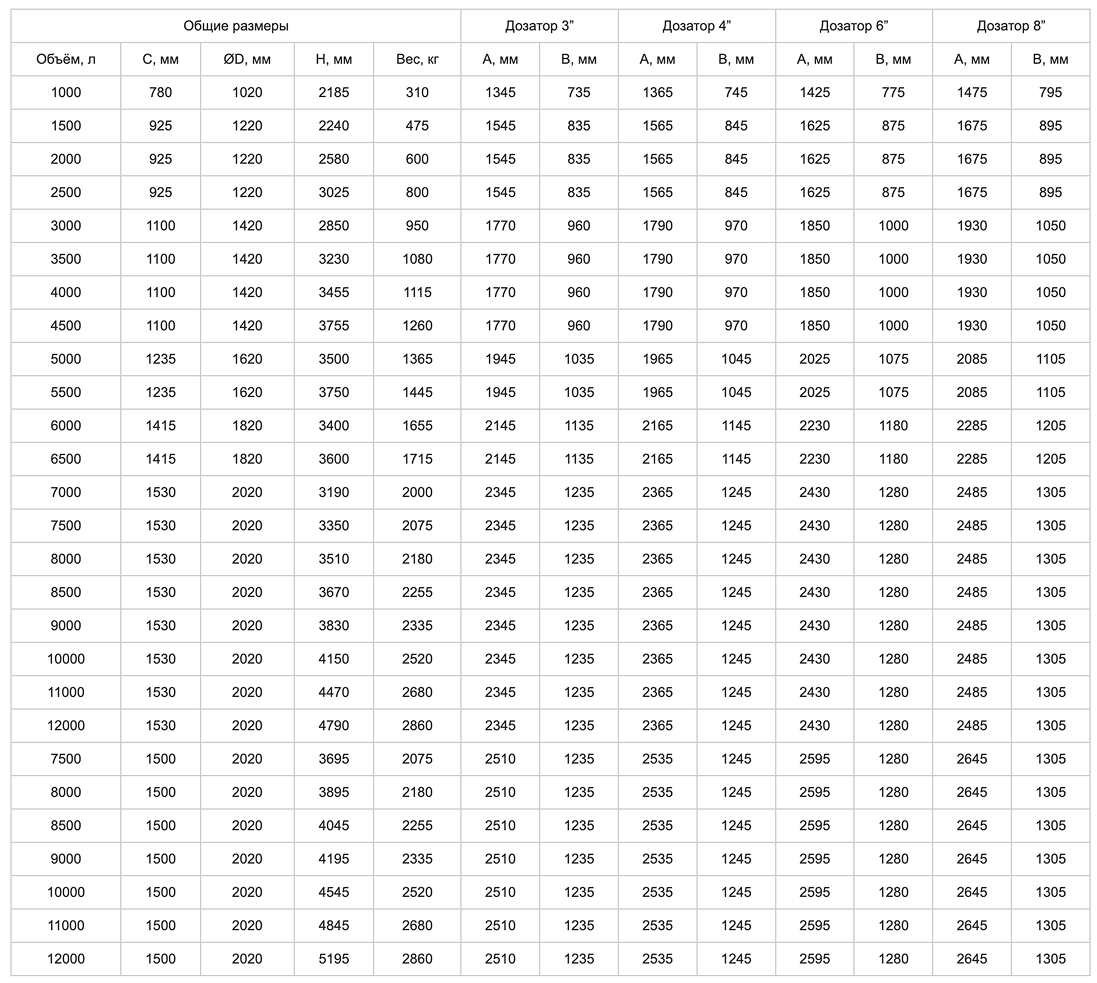

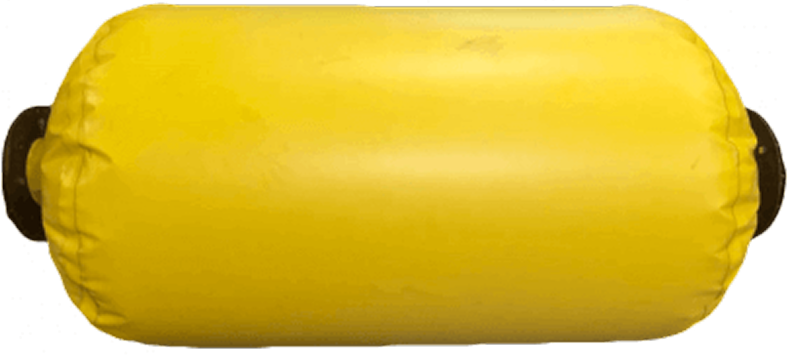

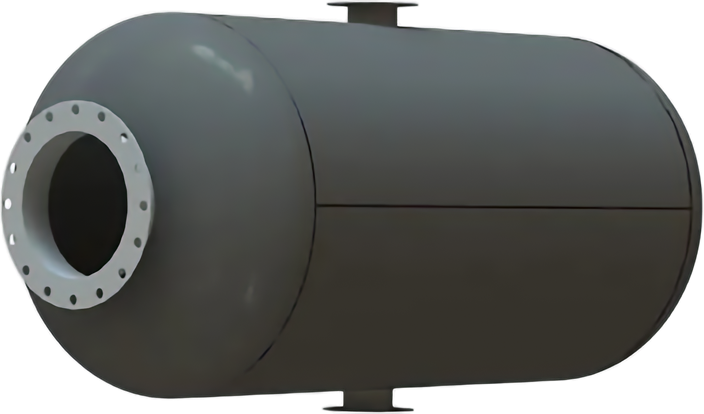

Эластичная ёмкость предназначена для длительного хранения пенообразователя, устанавливается внутри бака-дозатора и является одним из его важнейших элементов. Объём ёмкости зависит от технических параметров бака-дозатора. При срабатывании системы пожаротушения и начале подачи воды между стенкой корпуса и эластичной ёмкостью с пенообразователем происходит сжатие ёмкости и вытеснение пенообразователя в пенопровод, где происходит его смешивание с водой.

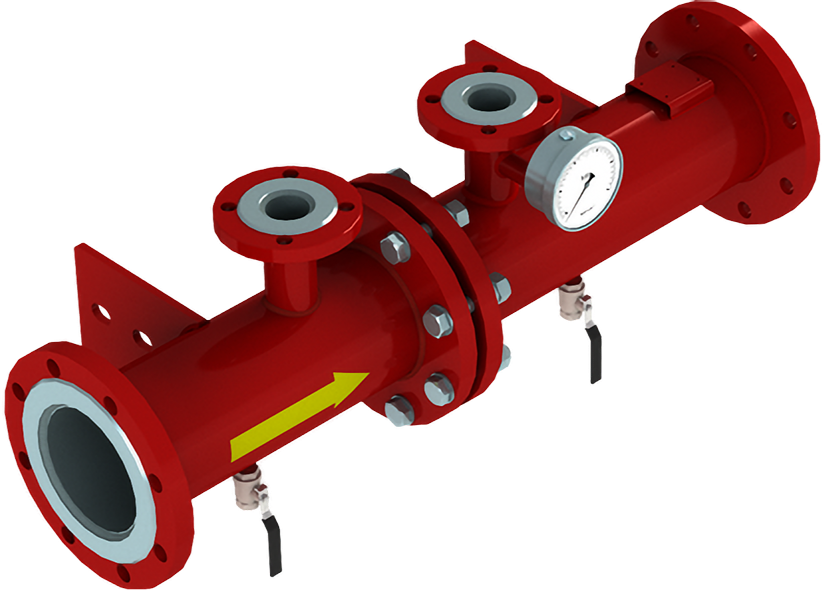

Дозаторы пенообразователя «FMS» предназначены для получения водного раствора пенообразователя, применяемого для образования пены низкой, средней и высокой кратности с концентрацией от 0,5% до 6% в генераторах и других устройствах.
Принцип работы дозатора в комплекте с баками-дозаторами основан на вытеснении пенообразователя из эластичной ёмкости внутри бака под давлением воды. Вода при входе в дозатор разделяется на два потока: большая часть поступает внутрь дозатора через калиброванную диафрагму для воды, меньшая — отводится по боковой трубке внутрь бака, создавая компрессию на всю поверхность эластичной ёмкости. Пенообразователь вытесняется через трубопровод с калиброванной диафрагмой с обратным клапаном в дозатор, что препятствует смешиванию пенообразователя с водой внутри бака.

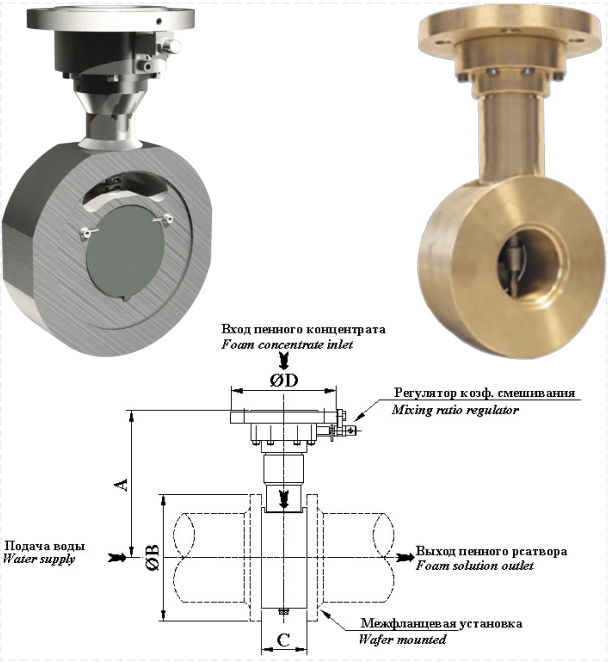

Дозатор широкого диапазона (ДШД) — это устройство дозирования с переменным проходом, подходящее для сбалансированных систем (баки-дозаторы, пенные насосы). Особенность переменного прохода — секции прохода воды и пены меняются в зависимости от расхода — обеспечивает правильное дозирование даже при очень широком диапазоне. Это позволяет рекомендовать ДШД для использования в пенных спринклерных системах для защиты помещений с различными классами пожароопасности.
Клапан контроля концентрата пенообразователя ZFIRE применяется в составе систем пенного пожаротушения. Он выполняет функцию запорного элемента в трубопроводной обвязке бака-дозатора пенообразователя. Изделие с защитным покрытием используется как перекрывающее устройство для потока концентрата пенообразователя, поступающего либо из бака-дозатора, либо от специализированного насоса, отвечающего за дозирование концентрата. Открытие клапана происходит автоматически, что обеспечивает беспрепятственное прохождение концентрата в дозатор. Благодаря специальному антикоррозионному покрытию клапан устойчив к воздействию коррозионных сред, характерных для морских и промышленных химических производств.

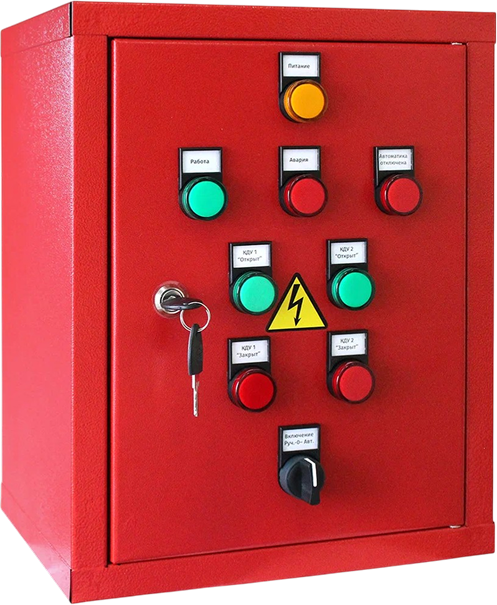

Шкаф автоматизации бака-дозатора пенообразователя (ШАБД) выполняет функции измерения, отображения и сохранения данных об уровне пенообразователя, а также передаёт сведения о его остатке в реальном времени в автоматическую систему противопожарного управления. Оборудование совместимо с любыми моделями баков-дозаторов.
Внедрение ШАБД позволяет соблюсти требования п. 5.1.12 ГОСТ Р 50800 (сигнал о критическом уровне в резервуаре) и п. 6.9.20 СП 485.1311500.2020. Данные предоставляются в форматах: аналоговые сигналы 4…20 мА; дискретные сигналы при достижении заданного порога; цифровая передача через RS-485 и Ethernet.
Основные достоинства: цветной сенсорный дисплей оператора; обмен данными с АСУ ТП верхнего уровня через релейные, аналоговые и цифровые сигналы; продуманное расположение компонентов, упрощающее монтаж и сервис; защита настроек паролем; журнал событий; работа с расходомерами и их импульсными сигналами; поддержка аналоговых расходомеров.

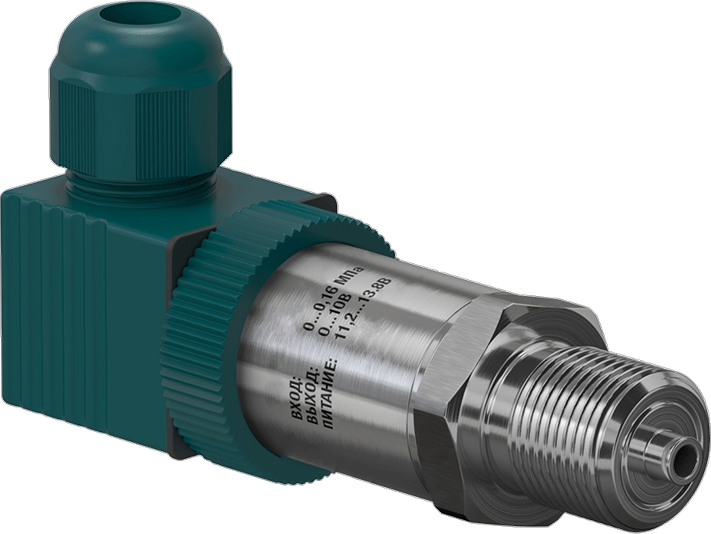

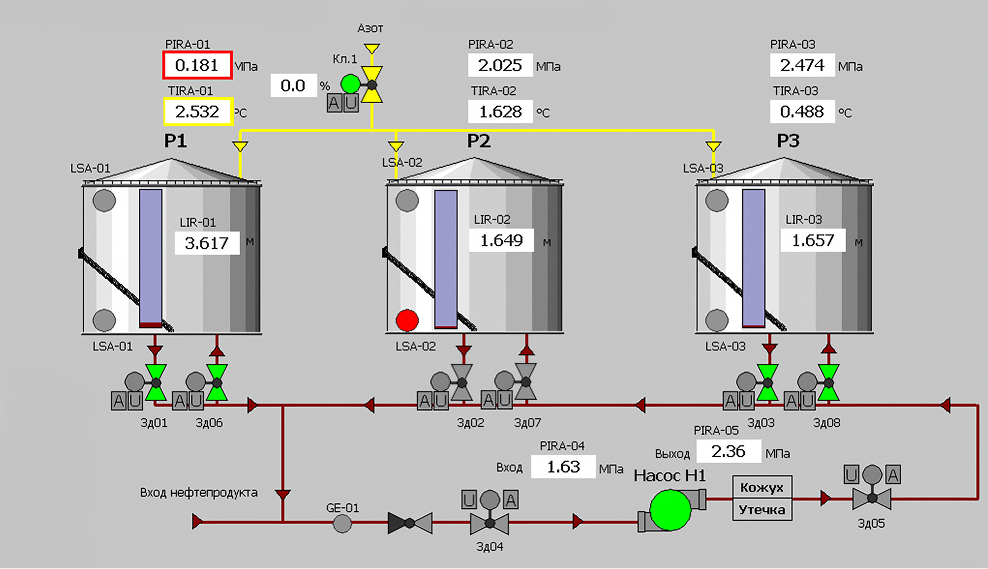

Контроль уровня концентрата пенообразователя в баке-дозаторе — одна из важных задач, обеспечивающих надёжность и безотказность систем пенного пожаротушения. Нормативные документы (СП 5.13130.2009 и СП 485.1311500.2020) прямо требуют обеспечивать визуальный или автоматизированный контроль уровня пенообразователя. При недостатке концентрата даже исправная система не сможет обеспечить необходимые параметры тушения. Практика показывает, что наиболее частые причины отказов — несвоевременное пополнение бака и ошибки при определении остаточного объёма, поэтому современные проекты всё чаще предусматривают датчики уровня с сигнализацией на пульт оператора и автоматическую блокировку запуска при аварийно низком уровне. Оптимальное решение — комбинированная схема: постоянный автоматический мониторинг с дублирующим визуальным указателем.
ПФУ предназначены для очистки от механических примесей жидкостей с кинематической вязкостью от 0,365 до 300 мм²/с, температурой от −50 °С до +50 °С, давлением от 0,06 МПа до 1,6 МПа. Используется в стационарных установках, а также на наземных подвижных средствах заправки и перекачки жидкостей.
ПФУ устанавливается в разрыве трубопровода, по которому проходит поток воды или раствора пенообразователя с возможными инородными частицами. Частицы поступают в грязеприёмник с ручной или дистанционной очисткой (в том числе во время работы системы).
ПФУ состоит из корпуса и закреплённого внутри фильтрующего элемента. Корпус имеет с двух сторон фланцы для крепления на трубопроводе. В нижней части корпуса — отвод под углом 45° с краном и пожарной полугайкой для соединения с рукавом и заглушкой.

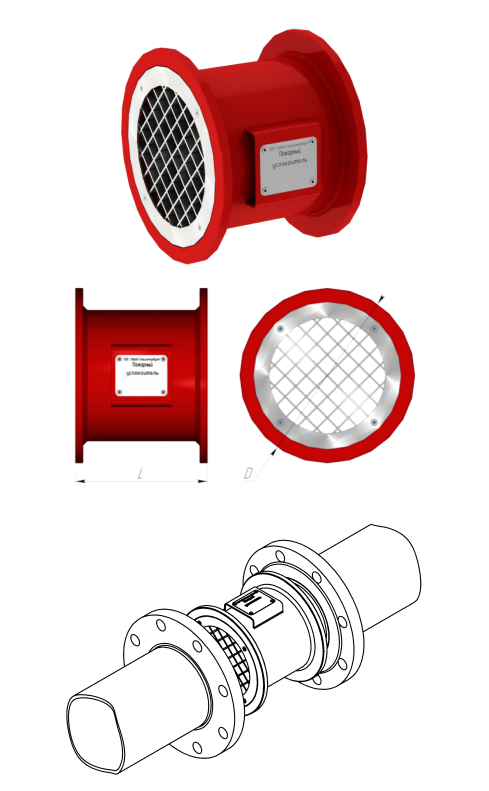

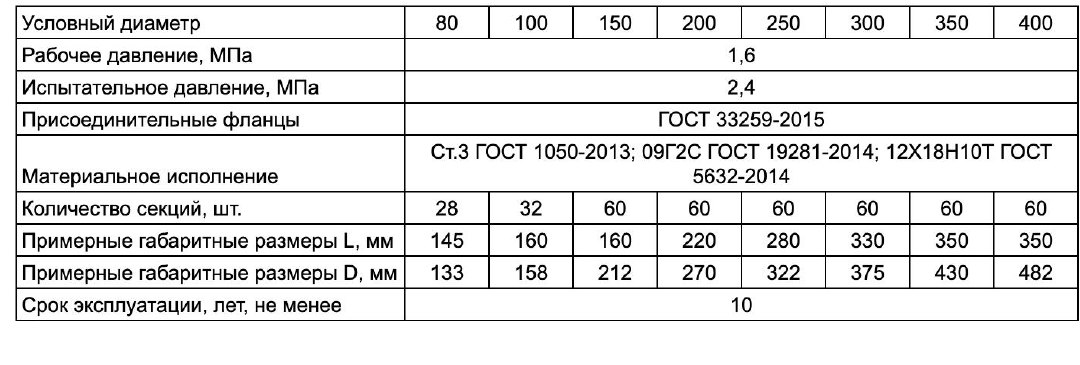

Принцип работы. Жидкость поступает в корпус ПУС и, проходя через секции, теряет турбулентность, преобразуя поток в ламинарный. ПУС представляет собой трубную проставку с установленными внутри прямоугольными секциями «рассечения» потока, монтируется между фланцевыми соединениями трубопровода. Изделия весом свыше 25 кг оснащены монтажно-транспортировочными ручками.
ПУС устанавливается в разрыве трубопровода перед устройствами, требующими прямолинейный участок, согласно условиям монтажа — в случаях невозможности обеспечения прямолинейных участков трубы.
Узел для подключения пожарной техники (УПТ) применяется для подачи (отбора) огнетушащих средств в установках пожаротушения или для оснащения подводящих трубопроводов стационарных средств пожаротушения.
Применение УПТ предусматривает присоединение пожарных рукавных линий и подачу воды через них от передвижной пожарной техники в установку пожаротушения либо отбор рабочего раствора пенообразователя из установки пенного пожаротушения и его подачу с использованием ручных, возимых, передвижных пенных или универсальных пожарных стволов или пеногенераторов к месту пожара или аварии.

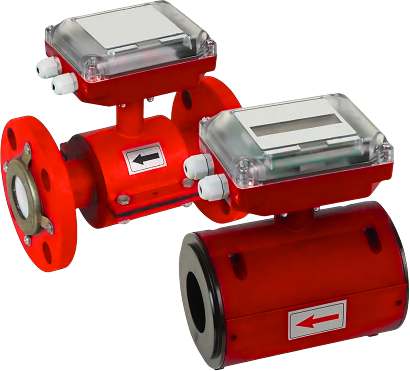

Расходомер на линии подачи пенообразователя предназначен для измерения среднего объёмного расхода пенообразователя при срабатывании системы пенного пожаротушения. На основе показателей расходомера рассчитывается остаточное количество пенообразователя в системе, а также могут быть реализованы различные алгоритмы автоматизации: переключение потока на дополнительный бак или отключение насосов с целью предотвращения сухого хода.
Синтетические углеводородные пенообразователи (пенные концентраты) типа S общего и целевого назначения широкого применения для тушения пожаров классов А и В. Используется для получения пены различной кратности при тушении горючих жидкостей, твёрдых горючих и волокнистых материалов, строительных конструкций.
Пенообразователь фторсодержащий плёнкообразующий, предназначенный для тушения пожаров классов А и В пеной низкой, средней и высокой кратности. Представляет собой водный раствор синтетических поверхностно-активных веществ, в том числе фторсодержащих, со стабилизирующими добавками.
Синтетический фторсодержащий спиртоустойчивый плёнкообразующий пенообразователь целевого назначения с пониженной вязкостью, предназначенный для тушения пожаров нефти и нефтепродуктов, полярных (водорастворимых) горючих жидкостей.
Пенообразователь универсальный — синтетический фторсодержащий спиртоустойчивый плёнкообразующий целевого назначения типа AFFF/AR, предназначенный для тушения пожаров нефти и нефтепродуктов, полярных горючих жидкостей в условиях предельно низких температур Крайнего Севера и Заполярья.
Пенообразователь типа S/AR — синтетический углеводородный пенообразователь целевого назначения. Спиртоустойчив, не содержит фторированных ПАВ.
Синтетические углеводородные пенообразователи общего и целевого назначения широкого применения для тушения пожаров классов А и В, для получения пены различной кратности при тушении горючих жидкостей, твёрдых горючих и волокнистых материалов.
