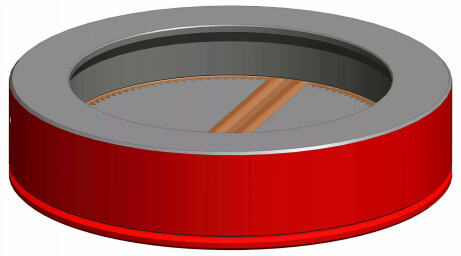

Мембранное предохранительное устройство (МПУ)
Артикул:
0,00 ₽
- Максимальное давление (противодавление) столба нефти или нефтепродуктов со стороны резервуара, МПа: 0,3
- Перепад давления разрыва, МПа: 0,05
- Диаметр условного прохода фланцевого соединения, в разъеме которого устанавливается МПУ, мм: 60 92 110 154 222 274 326
- Внешний диаметр х толщина, мм: 100 х 40 130 х 40 158 х 40 210 х 40 265 х 40 320 х 40 370 х 40
- Масса, кг: 1,6 2,1 3,2 5,0 5,2 7,0 7,5
- Цвет стандартно: RAL 3020 (либо любой другой по каталогу RAL в соответствии с требованием заказчика)
- Назначенный срок службы, не менее: 10 лет
Характеристики
- Максимальное давление (противодавление) столба нефти или нефтепродуктов со стороны резервуара, МПа0,3
- Перепад давления разрыва, МПа0,05
- Диаметр условного прохода фланцевого соединения, в разъеме которого устанавливается МПУ, мм60 92 110 154 222 274 326
- Внешний диаметр х толщина, мм100 х 40 130 х 40 158 х 40 210 х 40 265 х 40 320 х 40 370 х 40
- Масса, кг1,6 2,1 3,2 5,0 5,2 7,0 7,5
- Цвет стандартноRAL 3020 (либо любой другой по каталогу RAL в соответствии с требованием заказчика)
- Назначенный срок службы, не менее10 лет
Описание
Мембранное предохранительное устройство (МПУ) предназначено для предотвращения проникновения нефти и нефтепродуктов, а также образуемых ими взрывоопасных газо- и паровоздушных смесей, в сухотрубы стационарных систем тушения пожаров, гарантированного удержания противодавления столба нефти или нефтепродуктов со стороны резервуара.
МПУ состоит из корпуса, подвижных ножей, крепления для мембраны и самой мембраны, выполненной из материалов, которые при ее разрыве подвижными ножами не образуют отдельных самостоятельных фрагментов, которые могут перемещаться с потоком жидкости и пены.
Конструкция мембранного устройства МПУ предусматривает межфланцевую установку, которая обеспечивает дополнительную герметизацию мембраны.
Мембранные предохранительные устройства (МПУ) классифицируют по следующим характеристикам:
- Диаметр условного прохода фланцевого соединения, в разъеме которого устанавливается МПУ, мм – 60…326
- Материальное исполнение корпуса* – Ст.20/09Г2С/12Х18Н10Т
* в зависимости от климатического исполнения: У, УХЛ, ХЛ, ОМ, Т (в соответствии с ГОСТ 15150-69). Мембрана всегда изготавливается из синтетических материалов, (фторопласт), стойких к химическим воздействиям.
При срабатывании стационарной системы пожаротушения пена от насосной установки по пенопроводу с рабочим давлением и расходом подается во внутреннюю полость МПУ.
Под действием давления пены подвижные ножи поворачиваются относительно оси шарнира, прорезают мембрану, и пена поступает в трубопровод к пенораспределяющим устройствам, расположенным внутри резервуара.
По окончании процесса тушения пожара необходимо произвести замену МПУ, а использованное устройство отправить для восстановления мембраны производителю.
