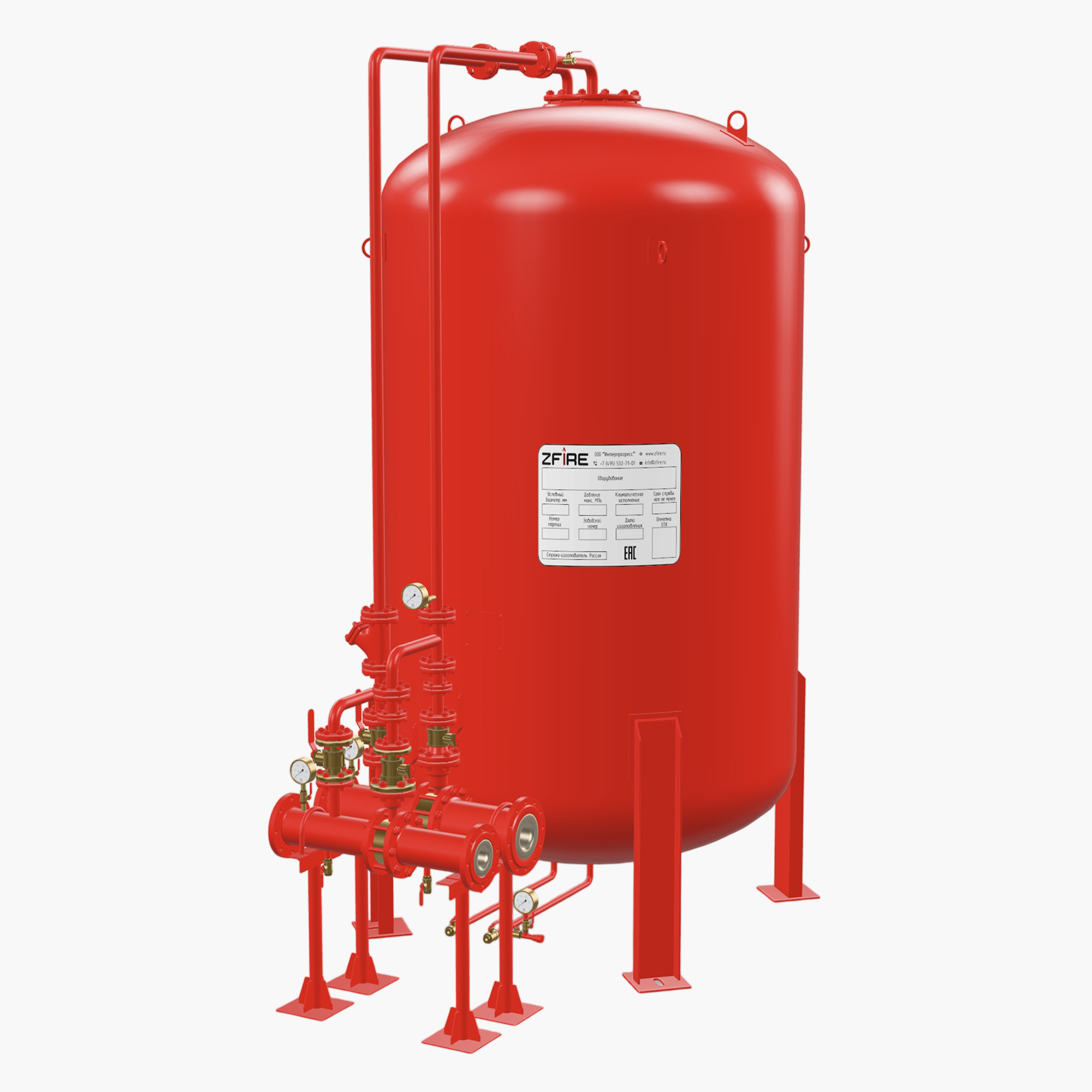

БАК-ДОЗАТОР ПЕНООБРАЗОВАТЕЛЯ (БДП)

Компания “Интерпрогресс” - владелец торговой марки ZFIRE, более 20ти лет является лидером рынка по производству, монтажу и обслуживанию оборудования для пенного пожаротушения.

Одним из наиболее часто используемых видов оборудования для получения рабочего раствора пенообразователя являются баки-дозаторы пенообразователя.

Бак-дозатор является основным элементом установок пожаротушения с применением пенообразователей любого типа. Представляет собой стальную толстостенную емкость способную работать под высоким давлением, в которой пенообразователь находится внутри эластичной ёмкости.

Бак-дозатор пенообразователя предназначен для долгосрочного хранения и смешивания в заданной пропорции концентрата пенообразователя с водой. Для его работы не требуется дополнительного источника питания кроме системы подачи воды под давлением. Концентрат вытесняется из резервуара под действием давления воды, подаваемой в камеру и подается в дозатор пенообразователя. Баки-дозаторы могут использоваться с одним или несколькими дозаторами с различным направлением потоков. Данная система может приводиться в работу автоматически, дистанционно или в ручном режиме.

ИНТЕРПРОГРЕСС объединяет производственные мощности, научные и исследовательские лаборатории с квалифицированными кадрами, что позволяет регулярно выводить на рынок инновационные разработки в сфере эффективного пожаротушения и и повышать качество выпускаемой продукции

КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКИ БДП

Классификация

По типу:

Горизонтальные (Г)
Вертикальные (В)

По количеству баков:

Одинарные;
Сдвоенные и строенные вертикальные (х2)
Сдвоенные и строенные горизонтальные (х3)

По объёму:

горизонтальные – от 200 до 20000 л
вертикальные – от 200 до 20000 л
сдвоенные и строенные вертикальные – 3х200 - 3х20000
сдвоенные и строенные горизонтальные – 3х1000 - 3х20000

По климатическому исполнению в соответствии с ГОСТ 15150-69:

У, УХЛ, ХЛ, ОМ, Т

По типу используемых дозаторов пенообразователя:

дозатор «FMS»
дозатор широкого диапазона
пеносмесители других производителей, соответствующие техническим требованиям

Характеристики

Наименование	Значение
Рабочее давление, МПа	0,6-1,6
Расчетное давление, МПа	1,8
Пробное давление гидравлического испытания при изготовлении, МПа	2
Рабочая температура, °С	5-50
Расчетная температура стенки, °С	20
Минимальная допустимая температур стенк сосуда, находящегося под расчетным давлением, °С	5
Наименование рабочей среды	вода, пенообразователь
Прибавка для компенсации коррозии (эрозии), мм	0
Вместимость, м3	0,2-12
Масса пустого сосуда, кг не более	90-3500
Назначенный срок службы сосуда, лет	25
Число циклов нагружения за назначенный срок службы	Не более 10⁶
Группа сосуда по таблице 1 ГОСТ Р 52630-2012	1
Группа рабочей среды по ТР ТС 032/2013	2

ОСНОВНЫЕ ЭЛЕМЕНТЫ БАКА-ДОЗАТОРА ПЕНООБРАЗОВАТЕЛЯ

1. Корпус бака

2. Дозатор пенообразователя «FMS»

3. Кран подачи воды в бак

4. Кран перекрытия

5. Пеноконцентрат

6. Манометр

7. Обратный клапан

8. Фильтр-грязевик

9. Кран дренажа воды

10. Кран закачки пенообразователя

11. Предохранительный клапан

12. Манометр гидравлический

13. Предохранительный клапан

14. Кран сброса давления

15. Кран сброса давления

ТИПЫ БАКОВ-ДОЗАТОРОВ ПЕНООБРАЗОВАТЕЛЯ

ВОЗМОЖНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНЫХ БАКОВ-ДОЗАТОРОВ

ВОЗМОЖНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ ГОРИЗОНТАЛЬНЫХ БАКОВ-ДОЗАТОРОВ

НУЖНА КОНСУЛЬТАЦИЯ СПЕЦИАЛИСТА ПО БАКАМ-ДОЗАТОРАМ?

ЭЛАСТИЧНАЯ ЕМКОСТЬ ДЛЯ БАКОВ-ДОЗАТОРОВ ПЕНООБРАЗОВАТЕЛЯ

Эластичная ёмкость, предназначена для длительного хранения пенообразователя, устанавливается внутри бака-дозатора и является одним из его важнейших элементов. Объем ёмкости зависит от технических параметров бака-дозатора и бывает от 0,2 до 20 000 м3. При срабатывании системы пожаротушения и начала подачи воды между стенкой корпуса и эластичной ёмкостью с пенообразователем происходит сжатие ёмкости и вытеснение пенообразователя в пенопровод, где происходит его смешивание с водой.

ДОЗАТОР ПЕНООБРАЗОВАТЕЛЯ «FMS»

Дозаторы пенообразователя «FMS» предназначены для получения водного раствора пенообразователя, применяемого для образования пены низкой, средней и высокой кратности с концентрацией от 0.5% до 6% в генераторах и других устройствах.

Принцип работы дозатора в комплекте с баками-дозаторами основан на вытеснении пенообразователя из эластичной ёмкости внутри бака под давлением воды. Вода при входе в дозатор разделяется на два потока: большая часть воды поступает внутрь дозатора через калиброванную диафрагму для воды, меньшая – отводится по боковой трубке внутрь бака, создавая компрессию на всю поверхность эластичной емкости. Пенообразователь вытесняется через трубопровод с калиброванной диафрагмой с обратным клапаном в дозатор, что препятствует смешиванию пенообразователя с водой внутри бака.

Основные технические характеристики

ДОЗАТОР ШИРОКОГО ДИАПАЗОНА (ДШД)

Дозатор широкого диапазона (ДШД) – это устройство дозирования с переменным проходом, подходящее для сбалансированных систем (баки-дозаторы, пенные насосы). Особенность переменного прохода – секции прохода воды и пены меняются в зависимости от расхода – обеспечивает правильное дозирование даже при очень широком диапазоне. Это позволяет ДШД быть рекомендованным для использования в пенных спринклерных системах для защиты помещений с различными классами пожароопасности.

Характеристики

КЛАПАН КОНТРОЛЯ ПЕНООБРАЗОВАТЕЛЯ

Клапан контроля концентрата пенообразователя ZFIRE применяется в составе систем пенного пожаротушения. Он выполняет функцию запорного элемента в трубопроводной обвязке бака-дозатора пенообразователя .Клапан контроля пенообразователя ZFIRE изделие с защитным покрытием используется в оборудовании предназначенном для пенного пожаротушения как перекрывающее устройство для потока концентрата пенообразователя, который поступает либо из бака-дозатора, либо от специализированного насоса отвечающего за дозирование концентрата пенообразователя. Открытие клапана происходит автоматически, что обеспечивает беспрепятственное прохождение концентрата в дозатор. Благодаря нанесению специального антикоррозионного покрытия клапан контроля концентрата пенообразователя ZFIRE устойчив к воздействию коррозионных сред, характерных при применении изделия на морских и промышленных химических производствах.

КОМПЛЕКТ ЗАПРАВКИ БАКА-ДОЗАТОРА ПЕНООБРАЗОВАТЕЛЯ

ШКАФ АВТОМАТИЗАЦИИ И УПРАВЛЕНИЯ БАКА-ДОЗАТОРА ПЕНООБРАЗОВАТЕЛЯ

Шкаф автоматизации бака-дозатора пенообразователя (ШАБД) представляет собой шкаф автоматики, который выполняет функции измерения, отображения и сохранения данных об уровне пенообразователя, а также передаёт сведения о его остатке в реальном времени в автоматическую систему противопожарного управления. Данное оборудование совместимо с любыми моделями баков-дозаторов. Внедрение шкафа автоматизации бака-дозатора пенообразователя (ШАБД) позволяет соблюсти требования пункта 5.1.12 ГОСТ Р 50800 (сигнал о критическом уровне в резервуаре) и пункта 6.9.20 СП 485.1311500.2020 (оснащение установок пожаротушения устройством визуального или автоматизированного отслеживания критических уровней пенообразователя). ШАБД даёт возможность контролировать уровень пенообразователя в баке и предоставляет данные в следующих форматах:аналоговые сигналы 4…20 мА;дискретные сигналы при достижении заданного порога; цифровая передача через интерфейс RS-485; цифровая передача через интерфейс Ethernet. Основные достоинства:

1) цветной сенсорный дисплей оператора для ввода и просмотра информации;

2) обмен данными с АСУТП верхнего уровня через релейные, аналоговые и цифровые сигналы, что обеспечивает подключение к любому типу оборудования;

3) продуманное расположение компонентов, упрощающее монтаж и сервисное обслуживание ШАБД;

4) защита настроек паролем от постороннего доступа;

5) ведение журнала происходящих событий;

6) работа с расходомерами и их импульсными сигналами;

7) поддержка аналоговых расходомеров.

УРОВНЕМЕР БАКА-ДОЗАТОРА ПЕНООБРАЗОВАТЕЛЯ

Контроль уровня концентрата пенообразователя в баке-дозаторе — является одной из важнаых задач, обеспечивающей надёжность и безотказность систем пенного пожаротушения. Нормативные документы, такие как СП 5.13130.2009 и СП 485.1311500.2020, прямо требуют обеспечивать визуальный или автоматизированный контроль уровня пенообразователя в баке-дозаторе пенообразователя. Это требование обусловлено тем, что при недостатке концентрата даже исправная система не сможет обеспечить необходимые параметры для эффективного тушения.Практика эксплуатации установок пенного пожаротушения показывает, что наиболее частыми причинами отказов являются несвоевременное пополнение бака и ошибки при определении остаточного объёма ,по этому современные проекты всё чаще предусматривают датчики уровня с сигнализацией на пульт оператора, а также автоматическую блокировку запуска системы при аварийно низком уровне. Важно учитывать, что контроль должен быть непрерывным, а не эпизодическим. На практике оптимальным решением считается комбинированная схема: постоянный автоматический мониторинг с дублирующим визуальным указателем. Это обеспечивает соблюдение нормативных требований и позволяет своевременно реагировать на отклонения, что напрямую влияет на безопасность объекта и готовность системы к работе в аварийных условиях.

ПОЖАРНЫЙ ФИЛЬТР УНИВЕРСАЛЬНЫЙ (ПФУ)

ПФУ предназначены для очистки от механических примесей жидкостей с кинематической вязкостью от 0,365 до 300 мм2/с, температурой от -50°С до +50°С, давлением от 0,06 МПа до 1,6 МПа. Используется в стационарных установках, а также на наземных подвижных средствах заправки и перекачки жидкостей.

ПФУ устанавливается в разрыве трубопровода, по которому проходит поток воды или раствора пенообразователя, в которых могут присутствовать инородные частицы: коррозийные элементы поверхности трубопровода или естественные элементы (в случае подачи воды из открытого водоёма), которые поступают в специальный резервуар – грязеприемник, с ручной или дистанционной очисткой (в том числе во время работы системы).

ПФУ состоит из корпуса и закреплённого внутри фильтрующего элемента. Корпус имеет с двух сторон фланцы для закрепления на трубопроводе с помощью шпилек или болтов. Расположение фильтра в приведённом исполнении при монтаже – горизонтальное. В нижней части корпуса имеется отвод под углом 45°, в котором установлено устройство для выпуска отфильтрованной массы: кран с пожарной полугайкой для соединения с рукавом и заглушкой.

Характеристики

ПОЖАРНЫЙ УСПОКОИТЕЛЬ (ПУС)

Принцип работы

Жидкость поступает в корпус ПУС и, проходя через секции, теряет турбулентность, преобразуя поток в ламинарный. ПУС представляет собой трубную проставку, с установленными внутри неё прямоугольными секциями «рассечения» потока. ПУС устанавливается между фланцевыми соединениями трубопровода. На корпусе изделия имеется колодка с табличкой маркировки. Изделия весом свыше 25 кг оснащены монтажно-транспортировочными ручками. ПУС устанавливается в разрыве трубопровода, по которому проходит поток воды или раствора пенообразователя, перед устройствами требующими прямолинейный участок, согласно условиям монтажа. ПУС необходимо предусматривать в случаях невозможности обеспечения прямолинейных участков трубы.

Характеристики

УЗЛЫ ПОДКЛЮЧЕНИЯ ПОЖАРНОЙ ТЕХНИКИ (УПТ)

Узел для подключения пожарной техники (УПТ) применяется для подачи (отбора) огнетушащих средств в установках пожаротушения или для оснащения подводящих трубопроводов стационарных средств пожаротушения. Применение УПТ предусматривает присоединение пожарных рукавных линий и подачу воды через них от передвижной пожарной техники в установку пожаротушения либо отбор рабочего раствора пенообразователя из установки пенного пожаротушения и его подачу с использованием ручных, возимых, передвижных пенных или универсальных пожарных стволов или пеногенераторов к месту пожара или аварии.

Характеристики

РАСХОДОМЕР ДЛЯ БАКА-ДОЗАТОРА

Расходомер на линии подачи пенообразователя предназначен для измерения среднего объемного расхода пенообразователя при срабатывании системы пенного пожаротушения. На остнове показателей расходомера пенообразователя рассчитывается остаточное количество пенообразователя в системе, так же на основе показателей расходомера пенообразователя могут быть реализованны различные алгоритмы автоматизации системы пенного пожаротушения такие как переключение потока на дополнительный бак или отключение насосов с целью предотвращения сухого хода.

ПЕНООБРАЗОВАТЕЛИ

ПЕНООБРАЗОВАТЕЛЬ ТИП S

Синтетические углеводородные пенообразователи (пенные концентраты) типа S общего и целевого назначения широкого применения для тушения пожаров классов А и В. Используется для получения пены различной кратности при тушении горючих жидкостей, твёрдых горючих и волокнистых материалов, строительных конструкций.

ПЕНООБРАЗОВАТЕЛЬ ТИП AFFF

Пенообразователь фторсодержащий плёнкообразующий, предназначенный для тушения пожаров классов А и В пеной низкой, средней и высокой кратности.

Синтетический пенообразователь представляет собой водный раствор синтетических поверхностно-активных веществ, в том числе фторсодержащих, со стабилизирующими добавками.

ПЕНООБРАЗОВАТЕЛЬ ТИП AFFF/AR-LV

ПЕНООБРАЗОВАТЕЛЬ ТИП AFFF/AR-LV - синтетический фторсодержащий спиртоустойчивый плёнкообразующий целевого назначения типа AFFF/AR -LV с пониженной вязкостью, предназначенный для тушения пожаров нефти и нефтепродуктов, полярных (водорастворимых) горючих жидкостей.

ПЕНООБРАЗОВАТЕЛЬ ТИП AFFF/AR

Пенообразователь универсальный - синтетический фторсодержащий спиртоустойчивый плёнкообразующий целевого назначения типа AFFF/AR, предназначенный для тушения пожаров нефти и нефтепродуктов, полярных (водорастворимых) горючих жидкостей в условиях предельно низких температур Крайнего Севера и Заполярья.
